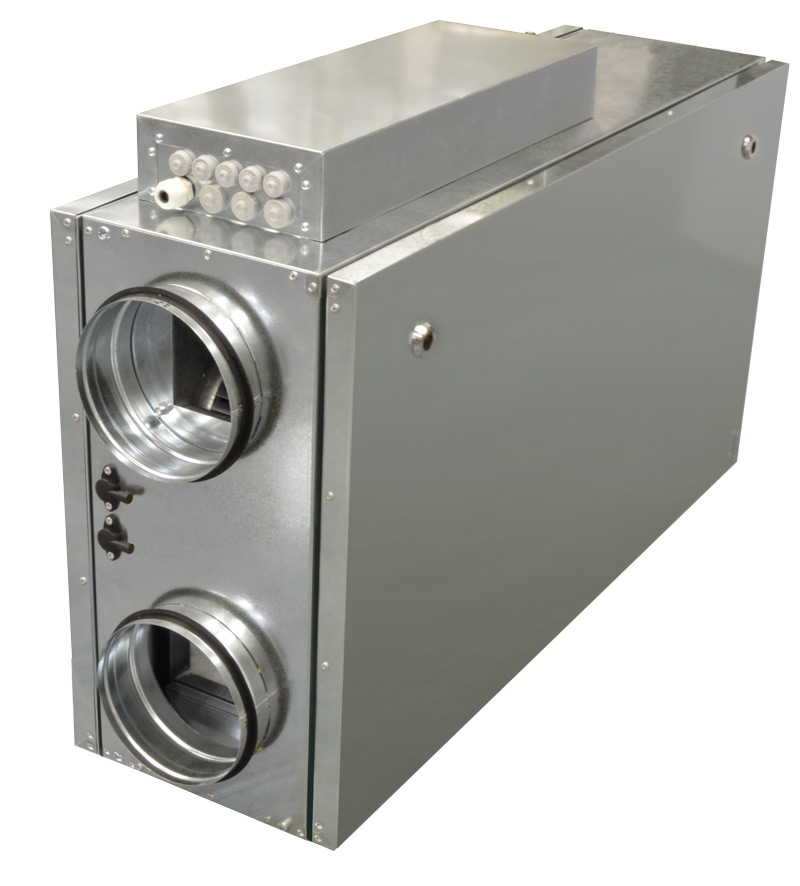

Компактные приточно-вытяжные установки с пластинчатым рекуператором (горизонтальное исполнение) ZPVP H

Установки серии ZPVP H представляют собой моноблочную компактную приточно-вытяжную установку с пластинчатым рекуператором, электрическим (ZPVP HE) и водяным (ZPVP HW) нагревателями.

Установки с рекуперацией тепла очищают, нагревают и подают свежий воздух. Установки извлекают тепло у вытяжного воздуха и передают его поступающему воздуху. Эффективность рекуперации 55-75%. Имеется защита от замерзания. Установки используются только в системах вентиляции.

Корпус выполнен из листовой оцинкованной стали. Звуко-теплоизоляция корпуса толщиной 50 мм из базальтовой минеральной ваты.

Вентиляторы производительные. Защита двигателей вентиляторов осуществляется встроенными термоконтактами с автоматическим перезапуском.

Компактные приточно-вытяжные установки ZPVP H имеют встроенную систему автоматики, установленную и настроенную в заводских условиях.

Основные функции системы автоматики:

  • Регулирование скорости вентиляторов;
  • Регулирование температуры приточного воздуха;
  • Двухуровневая защита от замерзания рекуператора;
  • Контроль аварийных ситуаций (пожарная сигнализация, загрязнение фильтров, термозащита нагревателей и т.п.);
  • Контроль текущих параметров воздуха (температура и влажность уличного воздуха, температура приточного, вытяжного и выбрасываемого воздуха;
  • Управление приводами воздушных клапанов.

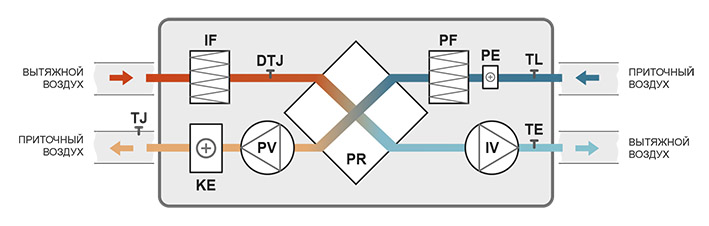

Модели: ZPVP 450 HE, ZPVP 800 HE

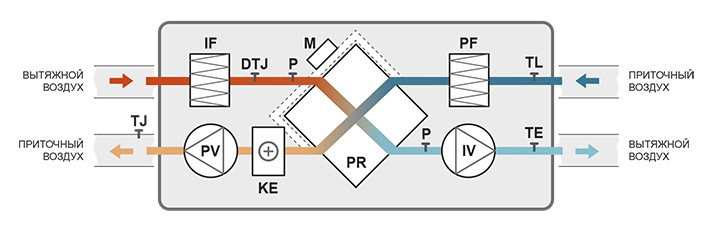

Модели: ZPVP 1000 HE, ZPVP 1500 HE, ZPVP 2000 HE

PV – вентилятор приточного воздуха;
IV – вентилятор вытяжного воздуха;
PR – пластинчатый рекуператор;
KЕ – электрический нагреватель;
PE – подогреватель теплообменника;
PF – фильтр приточного воздуха;
IF – фильтр вытяжного воздуха;
TJ – датчик температуры приточного воздуха;
DTJ – датчик температуры и влажности вытяжного воздуха;
TE – датчик температуры вытяжного воздуха;
TL – датчик температуры приточного воздуха;
М – привод заслонки байпаса;
P – дифференциальный датчик давления на рекуператоре (при наличии байпаса).

Внимание! Дифференциальные датчики давления на фильтрах поставляются отдельно.

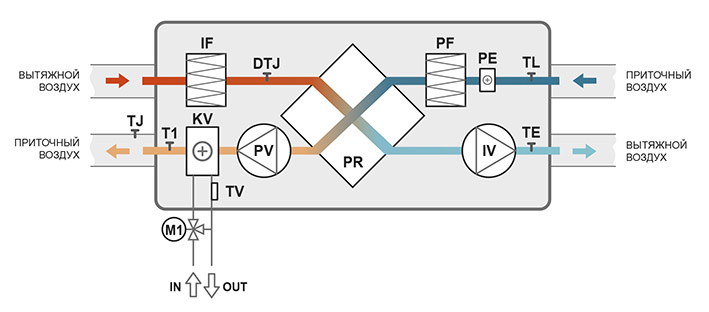

Модели: ZPVP 450 HW, ZPVP 800 HW

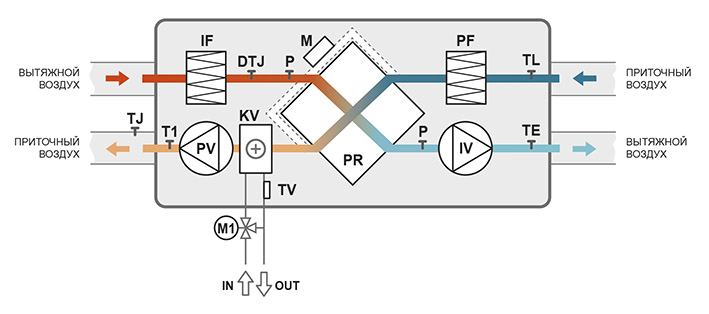

Модели: ZPVP 1000 HW, ZPVP 1500 HW, ZPVP 2000 HW

PV – вентилятор приточного воздуха;
IP – вентилятор вытяжного воздуха;
PR – пластинчатый рекуператор;
KV – водяной нагреватель;
PE – подогреватель теплообменника;
PF – фильтр для свежего воздуха;
IF – фильтр для вытяжного воздуха;
TJ – датчик температуры приточного воздуха;
DTJ – датчик температуры и влажности вытяжного воздуха;
TE – датчик температуры выбрасываемого воздуха;
TL – датчик температуры свежего воздуха;
М – привод заслонки байпаса;
P – дифференциальный датчик давления на рекуператоре(при наличии байпаса);
TV – датчик обратной температуры воды;
T – термостат защиты от замерзания;
М1 – регулировочный узел (поставляется отдельно).

Стандартно в комплекте с установкой:

  • Пульт дистанционного управления UNI;
  • Канальные датчики температуры TE, TL, TJ, TA, датчик влажности DR, накладной датчик температуры TV (только для моделей HW);
  • Капиллярный термостат TI (только для моделей HW);
  • Реле перепада давления на рекуператоре (только для моделей 1500 с байпасом).

Внимание! Дифференциальные датчики давления на фильтрах поставляются отдельно.
